— 施工现场压盖松套伸缩接头常用结构形式 —

施工现场压盖松套伸缩接头常用结构形式




          中岳技术分析施工现场压盖松套伸缩接头的结构形式:
压盖松套伸缩接头常用结构形式

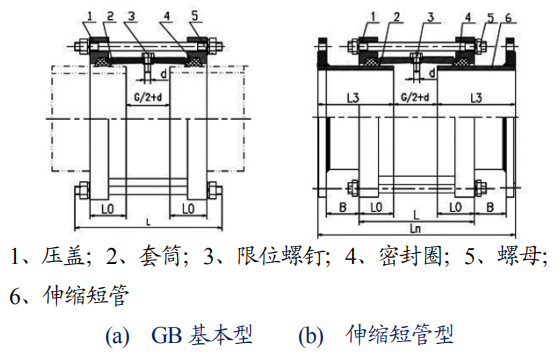

上图是压盖式松套伸缩接头两种应用形式结构图

    压盖松套伸缩接头有两种应用结构形式,即GB基本型与伸缩短豆管型”(图1)。两种形式的根本区别在于:“伸缩短管型"多两只伸缩短管,管路安装时直接与伸缩短管的法兰连接。伸缩接头安装在管道上后,弹性密封圈与压盖、套筒、管路形成密封,当温度变化时管子能在接头中间自由的伸缩,从而起到自动补偿之目的。
