Z45T 暗杆闸阀
Henan Zhongyue Valve Manufacturing Co. Ltd— 阀门系列—

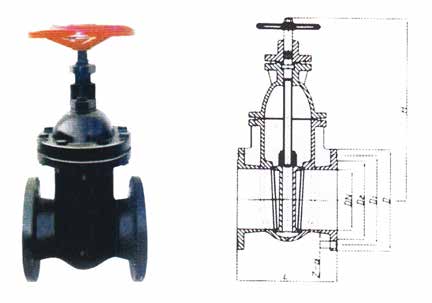

Z45T 暗杆闸阀
主要零部件材料
|
部件名称 |
Z45T/Z41T |
Z45W/Z41W |
|
体盖 |
铸铁 |
铸铁 |
|
闸板 |
橡胶 |
铸铁 |
|
阀杆 |
不锈钢、铜 |
不锈钢、铜 |
|
阀杆螺母 |
铜合金 |
铜合金 |
|
阀体密封圈 |
铜合金 |
铸铁 |
|
阀板密封圈 |
铜合金 |
铸铁 |
|
轴封填料 |
“0”型橡胶圈 |
“0”型橡胶圈 |
主要数据（mm)
|
规格 |
L |
D |
D1 |
D2 |
Z45T |
Z41T |
n-Фd |
|
40 |
140 |
150 |
110 |
88 |
230 |
- |
4-Ф10 |
|
50 |
180 |
165 |
125 |
102 |
300 |
289 |
4-Ф18 |
|
65 |
195 |
185 |
145 |
122 |
330 |
334 |
4-Ф18 |
|
80 |
210 |
200 |
160 |
133 |
370 |
377 |
8-Ф18 |
|
100 |
230 |
215 |
180 |
158 |
400 |
466 |
8-Ф18 |
|
125 |
255 |
245 |
210 |
184 |
490 |
527 |
8-Ф18 |
|
150 |
280 |
280 |
240 |
215 |
505 |
596 |
8-Ф22 |
|
200 |
330 |
335 |
295 |
268 |
630 |
772 |
8-Ф22 |
|
250 |
380 |
390 |
350 |
320 |
725 |
904 |
12-Ф22 |
|
300 |
420 |
440 |
400 |
370 |
885 |
1045 |
12-Ф22 |
|
350 |
450 |
500 |
460 |
460 |
990 |
1177 |
16-Ф22 |
|
400 |
480 |
565 |
515 |
482 |
1020 |
1652 |
16-Ф26 |
|
450 |
510 |
615 |
565 |
532 |
1115 |
1407 |
20-Ф26 |
|
500 |
540 |
670 |
620 |
585 |
1230 |
1686 |
20-Ф26 |
|
600 |
600 |
780 |
725 |
685 |
1390 |
2120 |
20-Ф30 |
|
700 |
660 |
895 |
640 |
800 |
1645 |
2350 |
24-Ф30 |
|
800 |
720 |
1010 |
950 |
905 |
1835 |
2580 |
24-Ф33 |
|
900 |
780 |
1110 |
1050 |
1005 |
1910 |
- |
28-Ф33 |
|
1000 |
840 |
1220 |
1160 |
1110 |
- |
- |
28-Ф33 |
|
注：连接法兰按照国标（后有附表） |
|||||||
