V 型管道连接器 ( 煤粉管道专用 )

Henan Zhongyue Valve Manufacturing Co. Ltd
— 其它结构形式补偿器—

V 型管道连接器 ( 煤粉管道专用 )

送粉管道连接器各构件材质

材料规格
外壳：符合 ASTM A-536 之 65-45-12 等级要求的球墨铸铁或符合 ASTM A-105 的碳钢。可根据特殊要求，提供符合 ASTM A-395 之 65-45-15 等级要求的球墨铸铁。
外壳涂层：热熔聚苯硫醚（PPS)，底漆与面漆管端定位器：球墨铸铁或碳钢
密封圈 / 密封垫：对于不含碳水化合物的干燥热空气，推荐使用 L 级硅橡胶。温度范围 -30F 至 +350℃ F/-34℃至 +177℃。颜色：浅灰色。
Vic-Ring 适配环：碳钢材料
螺栓 / 螺母：经过热处理的镀锌碳钢，SAE 标准 8 级，电镀黄锌。

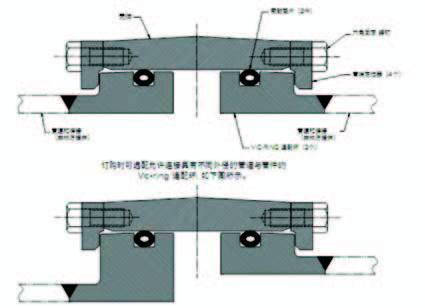

大直径煤粉 / 石灰粉输送管道接头，允许 4 度角偏转。亦可用于膨胀、收缩或转动场合，甚至偏转、膨胀、收缩和旋转联合作用的场合。在将管道连接到陶瓷内衬弯头或设备时（这种情况下管道与管件外径通常不一致）亦非常有用。
152A 型接头设计用于全新或翻新火力发电设施以及桥梁等要求具有该级别的角向偏转和 / 或膨胀 / 收缩能力接头的工业应用场合。
更换密封圈时，只需要让管端分离 3 8 英寸 /16 毫米即可。可供应防转动套件，供选用。有关详细信息，请与本公司联系。

异径管道连接

公称尺寸英寸 / 毫米	实际外径英寸 / 毫米	*大工作压力磅 /KPA	*大管端负荷磅 /N	允许膨胀量英寸 / 毫米	螺栓尺寸与长度英寸	螺栓数量	偏离中心线的挠度		尺寸		大约单重
							每一接头度数	管道	英寸 / 毫米		磅/ 公斤
								英寸 / 英尺毫米/米	英寸 / 毫米
								英寸 / 英尺毫米/米	X	Y
10 250	10.750 273.0	50 345	7366 32779	0.920 23.4	½-13×½	28	4°	0.838 69.8	14.25 362	6.94 176	117 53.1
12 300	12.750 323.9	50 345	9968 44358	1.04 26.4	½-13×½	32	4°	0.838 69.8	16.25 413	7.06 179	133 60.3
14 350	14.000 355.6	50 345	11793 52479	1.10 27.9	½-13×½	32	4°	0.838 69.8	17.50 445	7.19 183	147 66.7
16 400	16.000 406.4	50 345	15033 66990	1.23 31.2	½-13×½	36	4°	0.838 69.8	19.50 495	7.25 184	168 76.2
18 450	18.000 457.2	50 345	18665 83060	1.35 34.3	½-13×½	40	4°	0.838 69.8	21.50 546	7.38 187	190 86.2
480	480	50 345	20428 90905	1.34 34.0	½-13×½	40	4°	0.838 69.8	22.31 567	7.44 189	203 92.1
20 500	20.000 508.0	50 345	22691 100975	1.48 37.6	½-13×½	44	4°	0.838 69.8	23.50 597	7.50 191	213 97.7
530	530	50 345	25406 113020	1.48 37.6	½-13×½	44	4°	0.838 69.8	24.75 628	7.57 192	225 102.1
22 550	22.000 559.0	50 345	27109 120635	1.60 40.6	½-13×½	48	4°	0.838 69.8	25.50 648	7.62 194	236 107.0
580	580	50 345	29153 129679	1.62 41.1	½-13×½	48	4°	0.838 69.8	26.38 670	7.70 196	245 111.2
24 600	24.000 609.6	50 345	31919 142040	1.72 43.7	½-13×½	52	4°	0.838 69.8	27.50 698	7.75 197	257 116.6
630	630	50 345	34031 151377	1.75 44.5	½-13×½	52	4°	0.838 69.8	28.31 719	7.82 199	268 121.6
26 660	26.000 660.4	50 345	37122 165200	1.85 47.0	½-13×½	56	4°	0.838 69.8	29.50 749	7.88 200	281 127.5
680	680	50 345	39871 177375	1.90 48.3	½-13×½	56	4°	0.838 69.8	30.50 775	7.94 201	293 132.9
27 690	27.000 685.8	50 345	31630 140697	1.98 50.3	½-13×½	56	4°	0.838 69.8	30.50 775	8.00 203	257 116.6
28 700	28.000 711.2	50 345	42718 190100	1.98 50.3	½-13×½	60	4°	0.838 69.8	31.50 800	8.00 203	305 138.3
30 760	30.000 762.0	50 345	48707 216750	2.10 53.3	½-13×½	64	4°	0.838 69.8	33.50 851	8.12 206	329 149.2
780	780	50 345	50928 226630	2.18 55.4	½-13×½	64	4°	0.838 69.8	34.25 870	8.23 209	350 158.8

1. 工作压力与管端负荷为全部内部与外部负荷的总和。警告：对于仅单次现场测试，*大接头工作压力可增加到所示数值的 1½ 倍。

2. 允许管端间隙与偏差数值表示每 -AGS 滚槽管道接头可提供的移动量的*大公称范围。*大允许线性移动和*大角偏向无法同时达到。

现场装配 / 拆卸尺寸- 装配/ 拆卸

公称尺寸英寸 / 毫米	实际外径英寸 / 毫米	尺寸- 英寸/ 毫米			公称尺寸英寸 / 毫米	实际外径英寸 / 毫米	尺寸- 英寸/ 毫米
公称尺寸英寸 / 毫米	实际外径英寸 / 毫米	A	B	C	公称尺寸英寸 / 毫米	实际外径英寸 / 毫米	A	B	C
10 250	10.750 273.0	6.50 1.65	6.13 156	8.88 226	580	580	7.00 178	6.88 175	8.88 226
12 300	12.750 323.9	6.50 165	6.25 159	8.88 226	24 600	24.000 609.6	7.00 178	7.00 178	8.88 226
14 350	14.000 355.6	6.50 165	6.38 162	8.88 226	630	630	7.00 178	7.00 178	8.88 226
16 400	16.000 406.4	6.50 165	6.50 165	8.88 226	26 660	26.000 660.4	7.50 190	7.13 181	8.88 226
18 450	18.000 457.2	6.50 165	6.63 168	8.88 226	680	680	7.50 190	7.13 181	8.88 226
480	480	7.00 178	6.75 171	8.88 226	27 690	27.000 685.8	7.50 190	7.25 184	8.88 226
20 500	20.000 508.0	7.00 178	6.75 171	8.88 226	28 700	28.000 711.2	7.50 190	7.25 184	8.88 226
530	530	7.00 178	6.88 175	8.88 226	30 760	30.000 762.0	7.50 190	7.38 187	8.88 226
22 550	22.000 559.0	7.00 178	6.88 175	8.88 226	780	780	7.50 190	7.50 190	8.88 226

安装套件（每一接头订货时所提供的相应尺寸的成套五金工具）

部件清单		数量 / 尺寸规格 / 长度
项目	描述	数量	10-12"	数量	14-18"	数量	480 毫米 - 24 英寸	数量	630 毫米 - 780 毫米
1	螺杆 ½ 英寸 -13UNC	4	6½ 英寸 Lg 165 毫米	6	6½ 英寸 Lg 165 毫米	6	7 英寸 Lg 178 毫米	6	7½ 英寸 Lg 191 毫米
2	六角螺栓完全螺纹 3/8 英寸 -16UNC	4	6 英寸 Lg 152 毫米	4	6 英寸 Lg 152 毫米	4	6 英寸 Lg 152 毫米	4	6 英寸 Lg 152 毫米
3	六角螺母 ½ 英寸 -13UNC	4	-	6	-	6	-	6	-

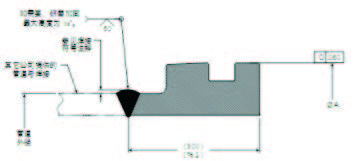

装配焊接的要求

公称尺寸英寸 / 毫米	实际外径英寸 / 毫米	尺寸英寸 / 毫米
10 250	10.750 273.0	12.13 308.1
12 300	12.750 323.9	14.13 358.9
14 350	14.000 355.6	15.38 390.7
16 400	16.000 406.4	17.38 441.5
18 450	18.000 457.2	19.38 492.3
480	480	20.28 515.1
20 500	20.000 508.0	21.38 543.1
530	530	22.25 565.2
22 550	22.000 559.00	23.38 593.9
580	580	24.22 615.2
24 600	24.000 609.6	25.38 644.7
630	630	26.18 665.0
26 660	26.000 660.4	27.38 695.5
680	680	28.15 715.0
27 690	27.000 685.8	28.38 720.9
28 700	28.000 711.2	29.38 746.3
30 760	30.000 762.0	31.38 797.1
780	780	32.09 815.1
安装 : 请与本公司联系索要具体安装说明
