JGD 型可曲挠单球体合成橡胶接头

Henan Zhongyue Valve Manufacturing Co. Ltd
— 可曲挠合成橡胶接头系列—

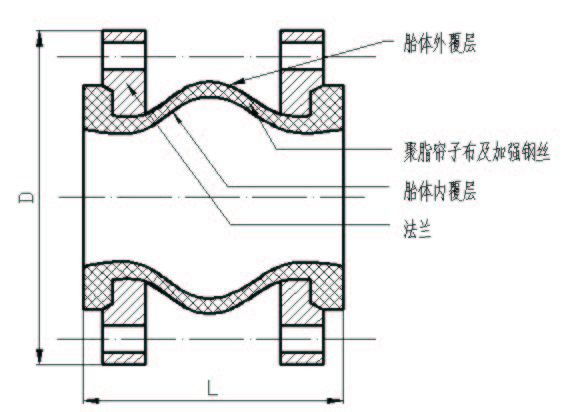

JGD 型可曲挠单球体合成橡胶接头

技术条件

型号项目	JGD-1	JGD-2	JGD-3
工作压力 MPa(kgf/cm2)	1.0(10)	1.6(16)	2.5(25)
爆破压力 MPa(kgs/cm2)	2.0(20)	3.0(30)	4.5(45)
真空度 KPa(mm/Hg)	53.3(400)	86.7(650)	100(750)
适用温度℃	-15℃ ~115℃特殊可达 -30~250℃
适用介质	空气、压缩空气、水、海水、热水、油、酸碱等

PN0.6/1.0/1.6 连接尺寸

公称通径 DN		长度 L mm	法兰厚度 b mm	螺栓数量 n	螺栓孔直径 mm	螺栓孔中心圆直径 mm	轴向位移 mm		横向位移 mm	偏转角度（a1+a2
mm	英寸	长度 L mm	法兰厚度 b mm	螺栓数量 n	螺栓孔直径 mm	螺栓孔中心圆直径 mm	伸长	压缩	横向位移 mm	偏转角度（a1+a2
32	1 1 4	95	16	4	18	100	6	9	9	15°
40	1 1 2	95	18	4	18	110	6	10	9	15°
50	2	105	18	4	18	125	7	10	10	15°
65	1 2 2	115	20	4	18	145	7	13	11	15°
80	3	135	20	4	18	160	8	15	12	15°
100	4	150	22	8	18	180	10	19	13	15°
125	5	165	24	8	18	210	12	19	13	15°
150	6	180	24	8	23	240	12	20	14	15°
200	8	210	24	8	23	295	16	25	22	15°
250	10	230	26	12	23	350	16	25	22	15°
300	12	245	28	12	23	400	16	25	22	15°
350	14	255	28	16	23	460	16	25	22	15°
400	16	255	30	16	25	515	16	25	22	15°
450	18	255	30	20	25	565	16	25	22	15°
500	20	255	32	20	25	620	16	25	22	15°
600	24	260	36	20	30	725	16	25	22	15°
700	28	260	36	24	30	840	16	25	22	15°
800	32	260	38	24	34	950	16	25	22	15°
900	36	260	42	28	34	1050	16	25	22	15°
1000	40	260	44	28	34	1160	18	26	24	15°
1200	48	260	44	32	41	1380	18	26	24	15°
1400	56	350	44	36	34	1560	20	28	26	15°
1600	64	350	46	40	34	1760	25	35	30	10°
1800	72	350	52	44	41	1970	25	35	30	10°
2000	80	420	54	48	48	2180	25	35	30	10°
2200	88	420	60	52		2390	25	35	30	10°
2400	96	420	62	56		2600	25	35	30	10°
2600	104	450	64	60		2810	25	35	30	10°
2800	112	450	68	64		3020	25	35	30	10°
3000	120	500	70	68		3220	25	35	30	10°

一、简介

可曲挠橡胶接头又成为橡胶伸缩器、减震器。 1989 年，成功设计并生产橡胶接头。
1991 年，发明多用异径双向橡胶伸缩器。
2002 年，革新橡胶接头工艺 -- 气吹模工艺。
2004 年，在国内较早设计和生产橡胶排污止回阀（鸭嘴阀）。
2005 年，根据工程需要设计并生产可调式橡胶接头（防拉脱橡胶接头）。
2006 年，革新橡胶止回阀（鸭嘴阀）生产工艺。

二、产品性能介绍

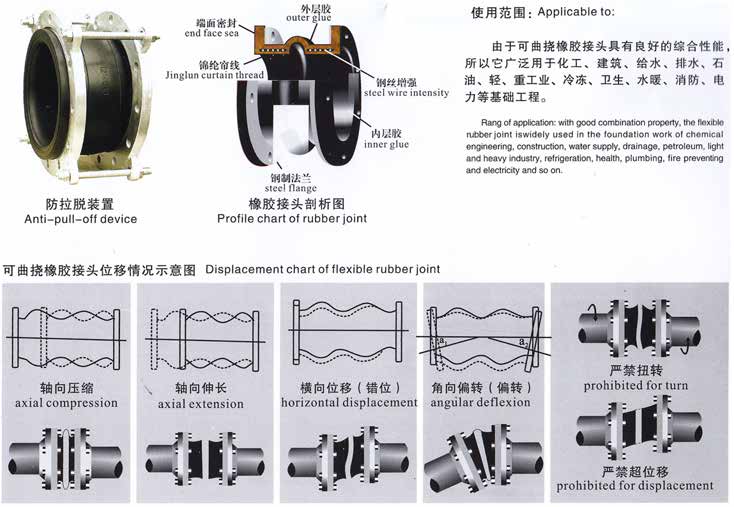

该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温磨具硫化而成。
其特点：内部致密性高、能承受较高压力、弹性变形效果好。优点：减震、降噪、轻巧、**。用途：与泵、阀门的连接、震动较大的管道、冷热变化频繁的管线。适用介质：海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、
空气、煤气、蒸气和颗粒状粉。
