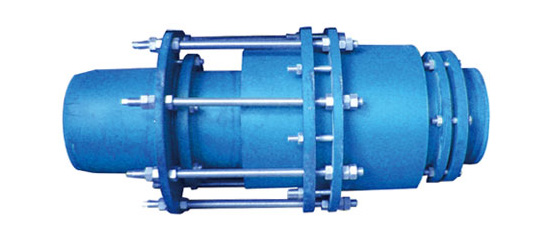

F 型压力平衡型补偿接头
一、性能特点

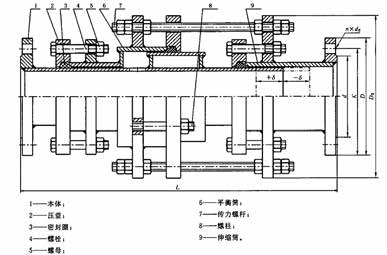

普通补偿接头为承插式的 , 轴向伸缩接头本身无法承受介质内压产生的盲板力 , 所 以必须考虑管路的固定 , 即支架。除了必要的固定与支撑外，支架主要承受的是热胀冷 缩和介质内部压力所产生的推力，特别是管路拐弯及三通、四通的位置，支架的造价 非常高。为了降低支架造价又能满足使用需求，主要用于在吸收轴向位移的同时能平 衡内压推力的补偿接头。压盖式压力平衡型补偿接头基本尺寸
|
公称 通径 DN |
外形尺寸 |
伸缩量 δ |
法兰连接尺寸 |
|||||||||
|
0.6Mpa |
1.0Mpa |
1.6Mpa |
||||||||||
|
Do |
L |
D |
K |
n-do |
D |
K |
n-do |
D |
K |
n-do |
||
|
100 |
350 |
1050 |
±70 |
210 |
170 |
4-ф18 |
220 |
180 |
8-Ф18 |
220 |
180 |
8-Ф18 |
|
150 |
400 |
265 |
225 |
8-ф18 |
285 |
240 |
8-Ф23 |
285 |
240 |
8-Ф23 |
||
|
200 |
475 |
1200 |
320 |
280 |
340 |
295 |
340 |
295 |
12-Ф23 |
|||
|
250 |
540 |
375 |
335 |
12-ф18 |
395 |
350 |
12-Ф23 |
405 |
355 |
12-Ф27 |
||
|
300 |
620 |
1350 |
440 |
395 |
12-ф23 |
445 |
400 |
460 |
410 |
|||
|
350 |
680 |
1400 |
490 |
445 |
12-ф23 |
505 |
460 |
16-Ф23 |
520 |
470 |
16-Ф27 |
|
|
400 |
770 |
1450 |
540 |
495 |
16-ф23 |
565 |
515 |
16-Ф27 |
580 |
525 |
16-Ф30 |
|
|
450 |
860 |
1500 |
±80 |
595 |
550 |
16-ф23 |
615 |
565 |
20-Ф27 |
640 |
585 |
20-Ф30 |
|
500 |
920 |
645 |
600 |
20-ф23 |
670 |
620 |
20-Ф27 |
715 |
650 |
20-Ф33 |
||
|
600 |
1050 |
1550 |
755 |
705 |
20-ф27 |
780 |
725 |
20-Ф30 |
840 |
770 |
20-Ф36 |
|
|
700 |
1200 |
1600 |
860 |
810 |
24-ф27 |
895 |
840 |
24-Ф30 |
910 |
840 |
24-Ф36 |
|
|
800 |
1360 |
1800 |
975 |
920 |
24-ф30 |
1015 |
950 |
24-Ф33 |
1025 |
950 |
24-Ф39 |
|
|
900 |
1520 |
1900 |
1075 |
1020 |
24-ф30 |
1115 |
1050 |
28-Ф33 |
1125 |
1050 |
28-Ф39 |
|
|
1000 |
1640 |
2000 |
1175 |
1120 |
28-ф30 |
1230 |
1160 |
28-Ф36 |
1255 |
1170 |
28-Ф42 |
|
|
1200 |
1950 |
2200 |
1405 |
1340 |
32-ф30 |
1455 |
1380 |
32-Ф37 |
1485 |
1390 |
32-Ф48 |
|
