VSSJAFG/CF 型单法兰松套传力接头

Henan Zhongyue Valve Manufacturing Co. Ltd
— 松套传力接头系列—

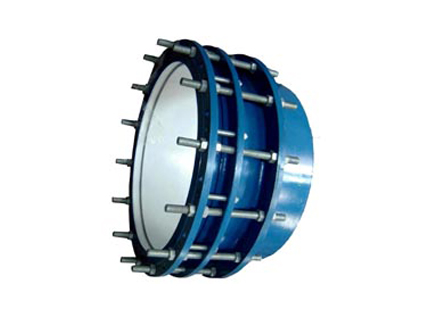

VSSJAFG/CF 型单法兰松套传力接头

VSSJAFG/CF 型单法兰松套传力接头

本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于 250℃的蒸汽和颗粒粉状等介质。

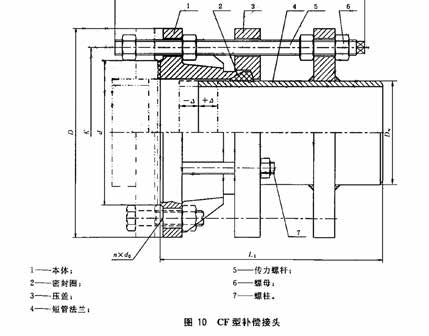

单法兰松套传力接头 , 型号 VSSJAFG (1999 标准 ) 或 CF（2007 标准）型，由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力推力（盲

板力）和补偿管路安装误差，不能吸收轴向位移，主要用于泵、阀门等附件的松套连接。优点：安装简单方便、方便阀门安装。

特点：一边法兰、一边焊接方式。

PN0.6MPa 的单法兰松套传力接头的基本尺寸

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸 L1		调节量	重量 /kg
		法兰外径 D	螺栓孔中心圆直径 D1	螺栓孔			安装尺寸 L1
		法兰外径 D	螺栓孔中心圆直径 D1	n/ 个	do		max	min
65	76	160	130	4	14	450	420	380	20	13.3
80	89	190	150		18	460				15.5
100	114	210	170							22.3
125	140	240	200	8						28.5
150	168	265	225							35.4
200	219	320	280							44.3
250	273	375	335	12						61.1
300	325	440	395		22	485	445	395	25	75.5
350	377	490	445							95.5
400	426	540	495	16						109.7
450	480	595	550	16						124.8
500	530	645	600	20						146.3
600	630	755	705	20	26	500	465	415		197.4
700	720	860	810	24	26	500	465	415		240.5
800	820	975	920		30	680	630	570	30	402.5
900	920	1075	1020							441.4
1000	1020	1175	1120	28						506.9
1200	1220	1405	1340	32	33	720	650	590		713.4
1400	1420	1630	1560	36	36	720	650	590		976.3
1600	1620	1830	1760	40	36	730	660	600		1342.5
1800	1820	2045	1970	44	39	730	660	600		1495.3
2000	2020	2265	2180	48	42	780	680	620		1900.9
2200	2220	2475	2390	52						2316.1
2400	2420	2685	2600	56						2597.3
2600	2620	2905	2810	60	48	915	790	710	40	2984.9
2800	2820	3115	3020	64						3338.4
3000	3020	3315	3220	68						3821.4
3200	3220	3525	3430	72						4357.2

PN1.0MPa 的单法兰松套传力接头的基本尺寸

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸 L1		调节量	重量 /kg
		法兰外径 D	螺栓孔中心圆直径 D1	螺栓孔			安装尺寸 L1
		法兰外径 D	螺栓孔中心圆直径 D1	n/ 个	do		max	min
65	76	185	145	4	18	460	420	380	20	14.8
80	89	200	160	8						17.2
100	114	220	180							24.8
125	140	250	210							31.7
150	168	285	240		22					39.3
200	219	340	295							49.2
250	273	395	350	12						67.9
300	325	445	400	12		485	445	395	25	83.9
350	377	505	460	16		485				106.1
400	426	565	515	16	26	495				121.9
450	480	615	565	20						138.7
500	530	670	620							162.6
600	630	780	725		30	510	465	415		219.3
700	720	895	840	24	30	510	465	415		267.2
800	820	1015	950	24	33	690	630	570	30	447.6
900	920	1115	1050	28	33					490.4
1000	1020	1230	1160	28	36					563.3
1200	1220	1455	1380	32	39	740	650	590		792.7
1400	1420	1675	1590	36	42	740	650	590		1027.7
1600	1620	1915	1820	40	48	760	660	600		1414.2
1800	1820	2115	2020	44		760	660	600		1574.8
2000	2020	2325	2230	48		790	680	620		2001.8
2200	2220	2550	2440	52	56	800				2437.9
2400	2420	2760	2650	56		800				2734.6
2600	2620	2960	2850	60		940	790	710	40	3142.4
2800	2820	3180	3070	64						3514.7
3000	3020	3405	3290	68	60					4027.8
